Рельсы Huawei EGUIDER01 21240434 в стойку 19" универсаьные 1U 80см

Монтажный комплект Huawei EGUIDER01 (21240434): 2U статические направляющие для серверов Huawei Tecal (RH2288H/RH2285) и IP-телефонии eSpace U1981, диапазон выдвижения 540–850 мм, комплект для крепления оборудования в стойку

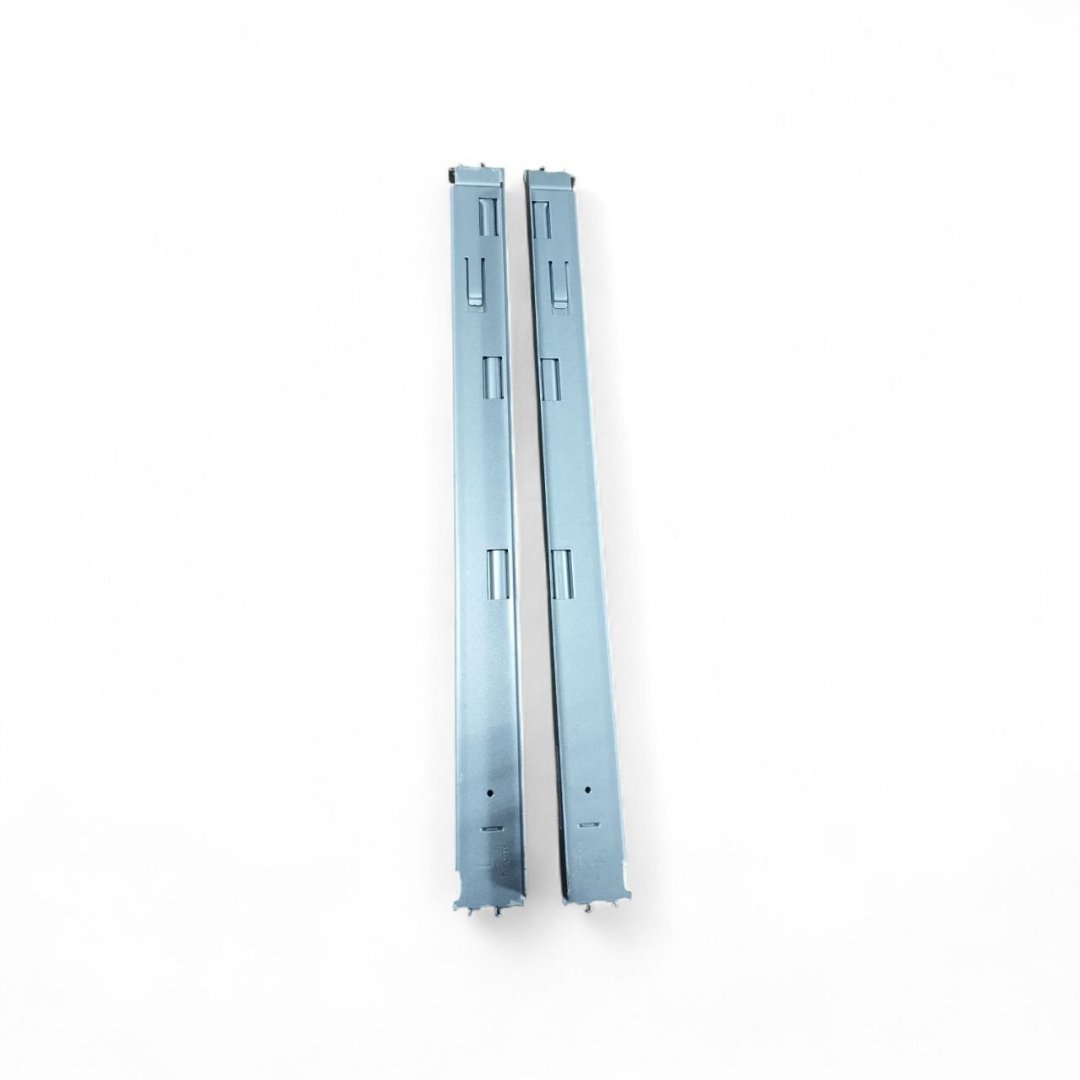

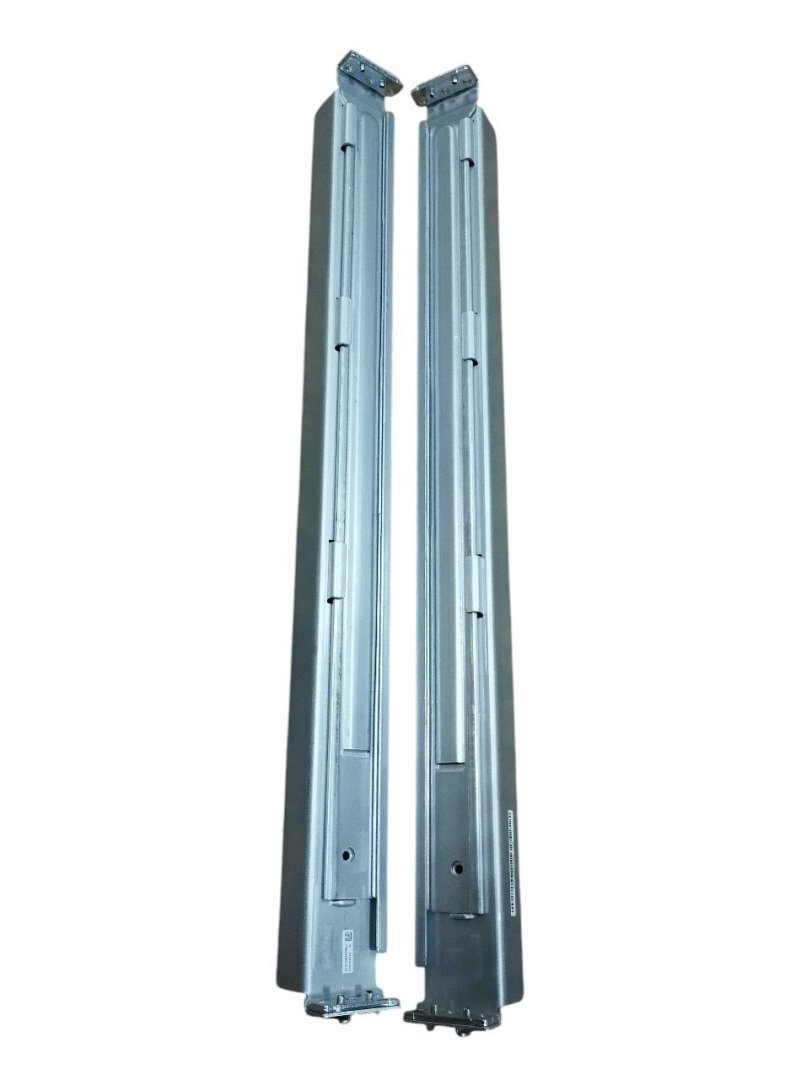

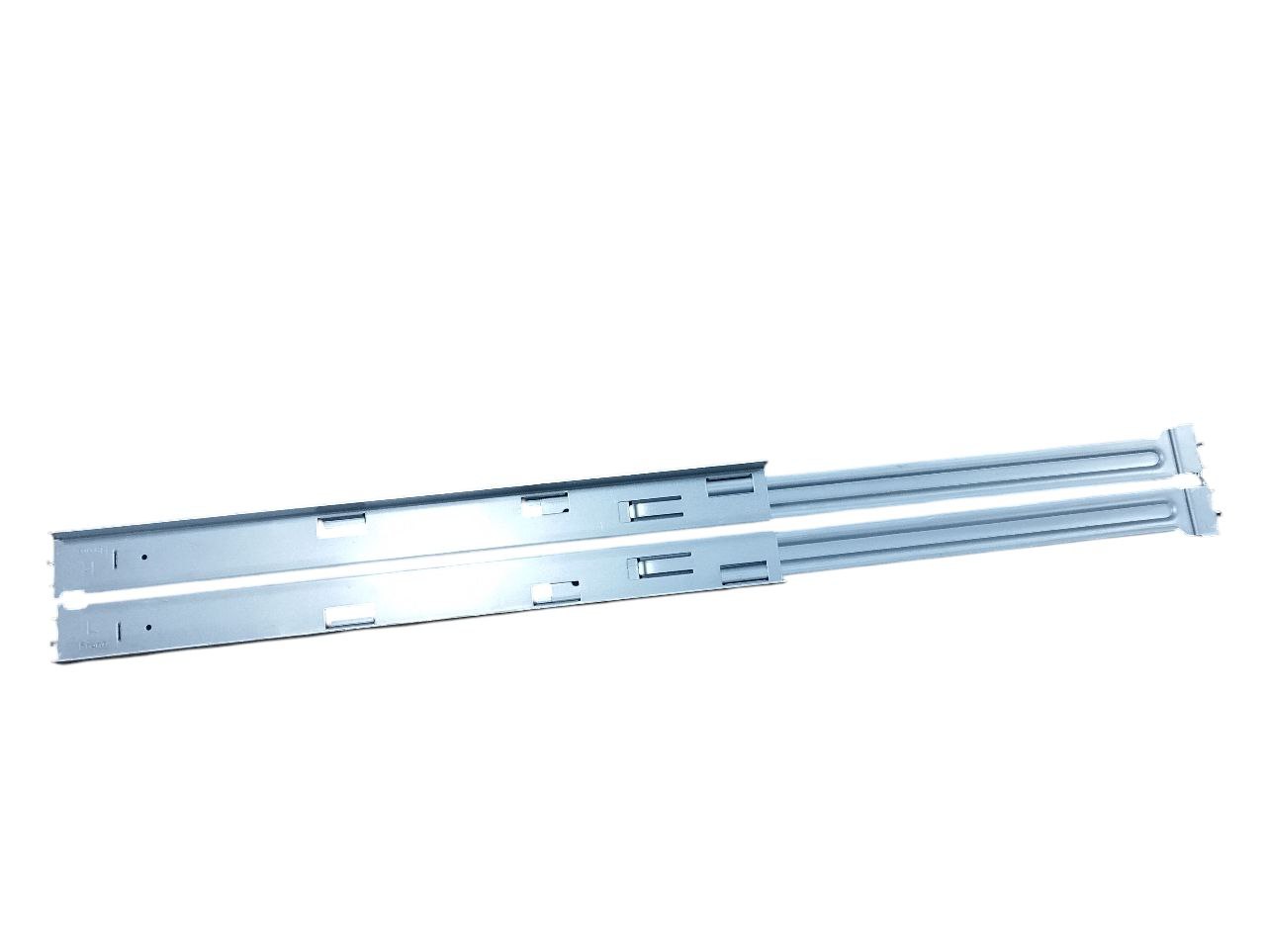

Монтажный комплект Huawei EGUIDER01 (артикул 21240434) — это фирменные статические направляющие (2U Static Rail Kit) для установки серверного оборудования и систем хранения данных высотой 2U в стандартные 19-дюймовые телекоммуникационные шкафы и стойки. Комплект предназначен для обеспечения надёжного и точного позиционирования устройства в стойке, а также для удобства последующего обслуживания благодаря возможности частичного выдвижения оборудования.

Данные направляющие входят в состав заводских комплектаций для большинства серверных шасси и дисковых массивов Huawei, но также могут быть заказаны отдельно для организации ремонта, апгрейда или самостоятельной сборки. Конструкция выполнена из высокопрочной стали, устойчивой к деформации под весом оборудования (например, масса сервера RH2288H с полной комплектацией может достигать 30 кг). Изделие поставляется в комплекте со всем необходимым крепежом и предназначено для использования как в крупных центрах обработки данных, так и в небольших серверных.

Ключевые особенности

• Форм-фактор: Статические направляющие, предназначенные для монтажа оборудования высотой 2U.
• Совместимость с оборудованием: Комплект используется с серверами Huawei Tecal серий RH2288H и RH2285, IP-офисными станциями Huawei eSpace U1981/U1960/U1980 и другим оборудованием (серверы FusionServer Pro, дисковые полки). Также используется в качестве монтажного комплекта для решений хранения данных Huawei.
• Диапазон выдвижения: Согласно технической документации, комплект позволяет выдвигать оборудование на длину от 540 мм (минимальная глубина стойки) до 850 мм (максимальная глубина). Это делает его подходящим для большинства стандартных шкафов глубиной от 800 до 1000 мм.
• Универсальность установки: Направляющие поддерживают оба стандарта разметки отверстий в вертикальных профилях стойки: как круглые отверстия (используются пластиковые защёлки), так и резьбовые отверстия. При необходимости фиксации через сквозные отверстия возможно использование болтов M6.
• Надёжный материал и конструкция: Толщина металла и профиль направляющих рассчитаны на вес полностью укомплектованных серверных шасси весом до 30 кг.
• Полный монтажный комплект: В комплект поставки входят две направляющие (левая и правая), винты M4 для крепления к серверу и заглушки/пластиковые фиксаторы для монтажа в стойку.
• Соответствие стандартам: Направляющие соответствуют стандартам ISO 9001 и ISO 14001.

Область применения

• Установка серверов Huawei Tecal (RH2288H, RH1288 и других моделей с высотой 2U) в серверные стойки.
• Монтаж IP-офисных станций Huawei eSpace U1981, U1960, U1980 в телекоммуникационные шкафы.
• Крепление дисковых полок и систем хранения данных Huawei в стойках ЦОД.
• Замена повреждённых или утерянных направляющих при обслуживании парка оборудования Huawei.
• Самостоятельная сборка серверных решений на базе совместимых шасси 2U с использованием оригинальных комплектующих Huawei.

Технические характеристики

Совместимость и применение: Монтажный комплект Huawei EGUIDER01 (21240434) предназначен для оборудования высотой 2U с глубиной корпуса, соответствующей стандартным шасси Huawei. Убедитесь, что глубина вашей стойки находится в диапазоне 540–850 мм. Направляющие крепятся к оборудованию винтами M4, после чего вся конструкция устанавливается в стойку и фиксируется пластиковыми защёлками (для круглых отверстий) или винтами (для резьбовых). Приобретение данного комплекта рекомендуется для замены утерянных или повреждённых направляющих, а также для организации монтажа оборудования без заводской комплектации.
