Дисковая полка Supermicro 836E2-R920JBOD 16x HDD SAS2|SATA3 3.5" 2x Ext. SFF 8088 б/у

Дисковая полка Supermicro SC836E2-R920JBOD (CSE-836E2-R920JBOD): 3U JBOD шасси с 16 отсеками 3.5" SAS, двухпортовый SAS2 Expander 6 Гбит/с, резервные блоки питания 920 Вт (1+1), масштабирование для резервного копирования и архивирования в корпоративных ЦОД

Дисковая полка Supermicro SC836E2-R920JBOD (CSE-836E2-R920JBOD) — это высокоплотное 3U решение для расширения систем хранения данных корпоративного класса. Шасси предназначено для использования в качестве JBOD (Just a Bunch Of Disks), поддерживая до 16 горячезаменяемых накопителей типоразмера 3.5" с интерфейсом SAS (6 Гбит/с). Опционально возможна установка SATA-дисков со скоростью 6 Гбит/с. Конструкция спроектирована для максимальной плотности хранения в 3U форм-факторе, что делает его отличным выбором для ЦОД с ограниченным стоечным пространством.

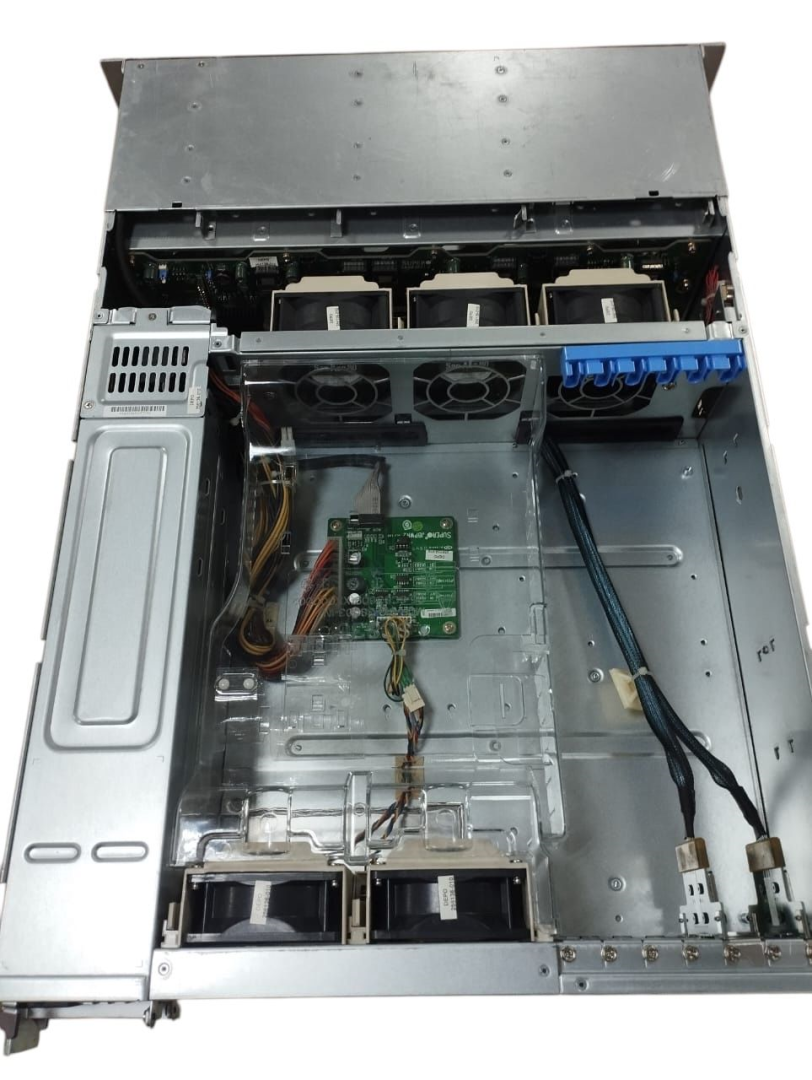

Ключевой особенностью модели является использование высокопроизводительной SAS2 объединительной платы с двухпортовым расширителем (Dual Expander), поддерживающей 6 Гбит/с. Такая архитектура обеспечивает многопутевой доступ (multipath), отказоустойчивость и балансировку нагрузки. Шасси оснащено двумя резервными блоками питания мощностью 920 Вт (1+1) с высокой эффективностью и четырьмя горячезаменяемыми 80-мм вентиляторами, которые обеспечивают 100% резервирование охлаждения и поддерживают работу при максимальной нагрузке. Управление питанием и мониторинг компонентов осуществляется через плату управления JBOD (CSE-PTJBOD-CB3).

Ключевые особенности

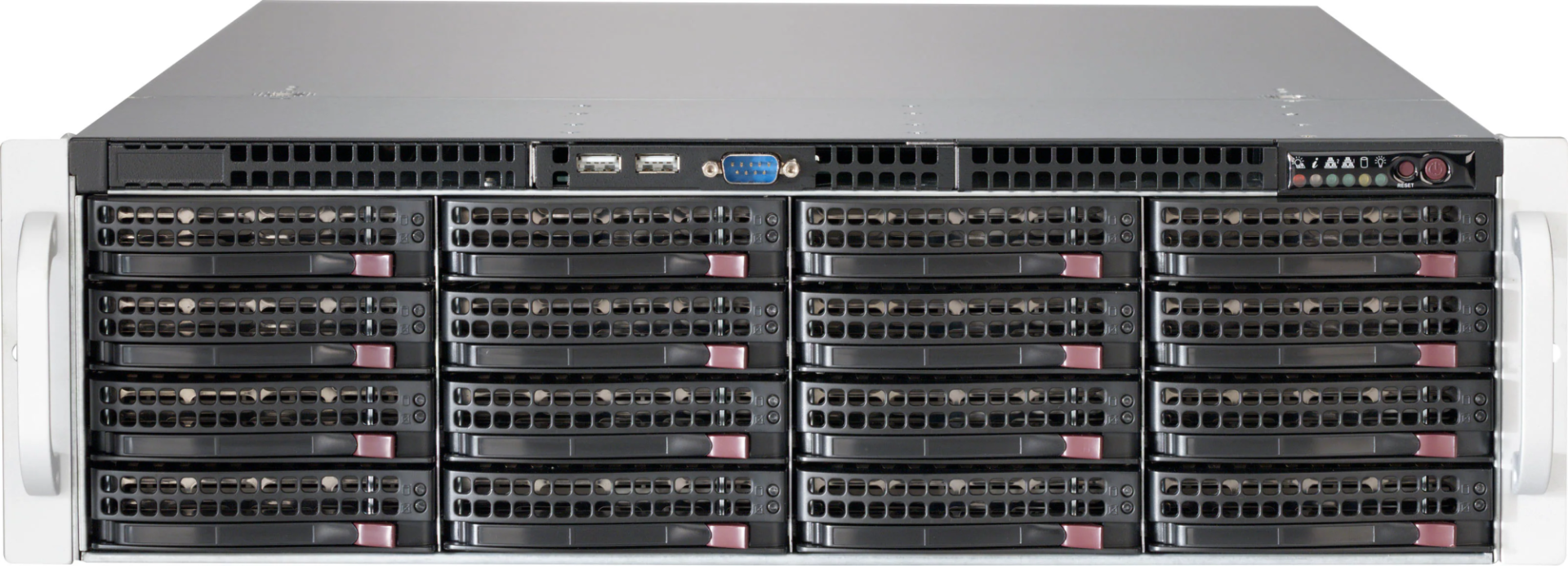

• 16 отсеков для накопителей в 3U: В корпусе размещается 16 горячезаменяемых отсеков 3.5" для накопителей SAS2 (6 Гбит/с) и SATA (6 Гбит/с), обеспечивая высокую плотность хранения данных.
• Двухпортовая объединительная плата с SAS2-расширителем (Dual Expander 6 Гбит/с): Два расширителя на плате BPN-SAS-836EL2 или BPN-SAS2-836EL2 обеспечивают многопутевой доступ, отказоустойчивость (failover) и поддержку каскадирования.
• Многопутевой доступ (Multipath I/O): При подключении к двум HBA-адаптерам система автоматически переключает трафик при отказе одного из путей, гарантируя непрерывную работу.

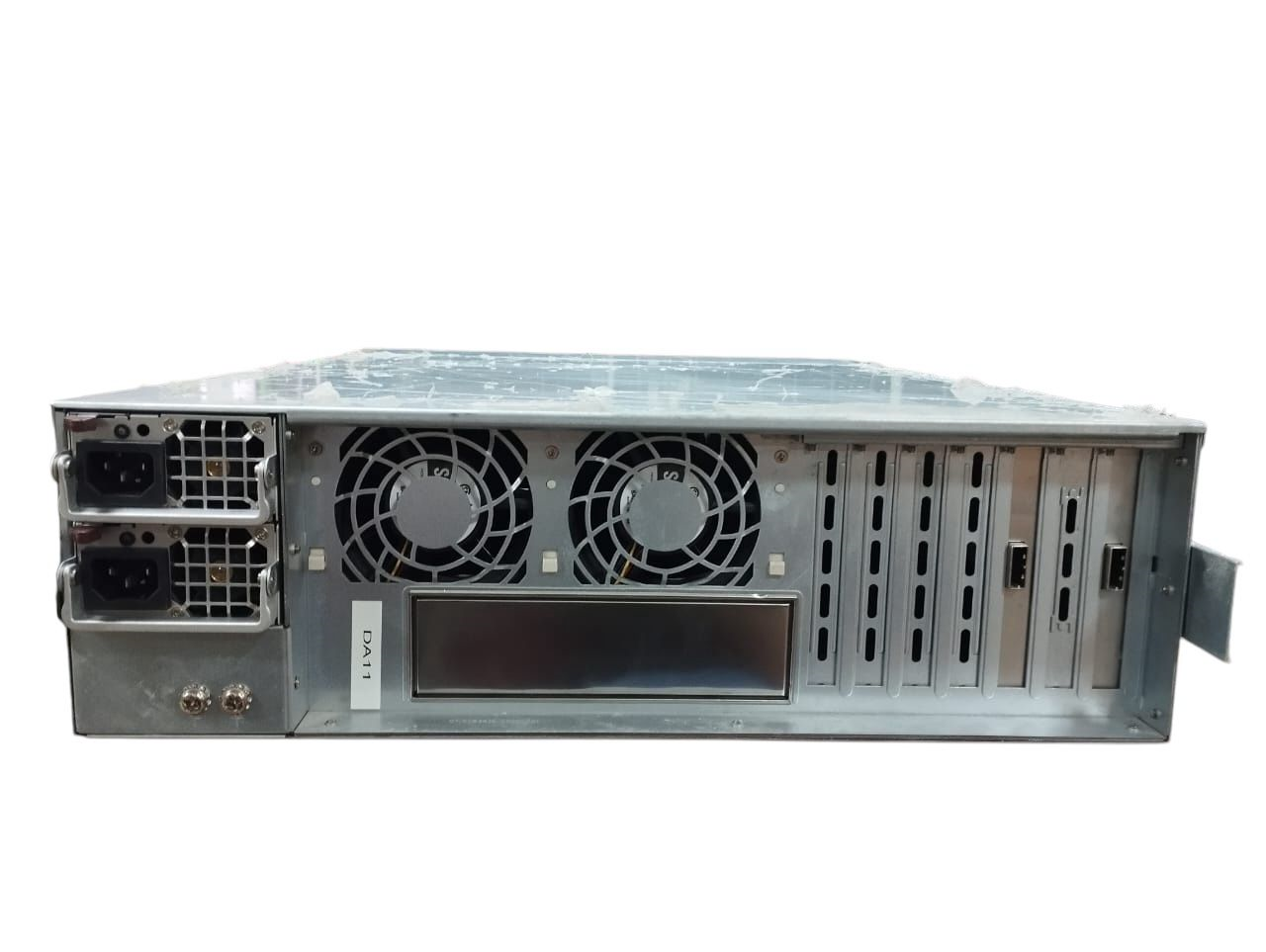

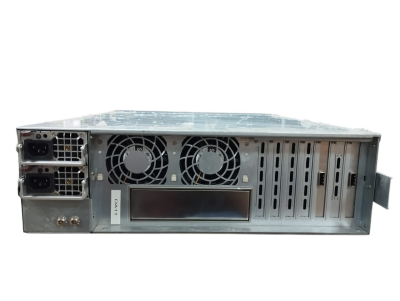

• Резервные блоки питания 920 Вт (1+1): Два высокоэффективных блока питания с мощностью 920 Вт в топологии N+1 и возможностью горячей замены обеспечивают непрерывную работу даже при отказе одного из блоков.
• Система охлаждения с 100% резервированием: 4 горячезаменяемых 80-мм вентилятора с ШИМ-управлением, разделённые на зоны охлаждения, поддерживают оптимальный тепловой режим при максимальной нагрузке.
• Полностью модульная конструкция с горячей заменой: Все ключевые компоненты: диски, блоки питания и вентиляторы — заменяются без выключения системы, что упрощает обслуживание.
• Масштабируемость и каскадирование: Возможность подключения нескольких полек в цепочку через порты расширения для построения крупных систем хранения большой ёмкости.
• Плата управления JBOD: Установка платы CSE-PTJBOD-CB3 позволяет удалённо управлять питанием полки и осуществлять мониторинг компонентов через IPMI.

Область применения

• Создание высокоплотных систем резервного копирования (Backup) и долговременных архивов «холодных» и «тёплых» данных.
• Построение программно-определяемых хранилищ (SDS) на базе решений с открытым исходным кодом: TrueNAS, Ceph, GlusterFS, ZFS.
• Организация ёмкостного уровня для видеоархивов высокой чёткости, систем видеонаблюдения (CCTV) и производственных систем автоматизации.
• Развёртывание решений для больших данных (Big Data), научных расчётов и аналитических платформ, требующих больших объёмов ёмкого хранилища на единицу стойки.
• Использование в качестве внешнего дискового массива (DAS) для серверов, которым требуется расширение дискового пространства без остановки работы.

Технические характеристики

Совместимость и применение: Дисковая полка Supermicro SC836E2-R920JBOD снята с производства (End-of-Life / EOL). Для подключения к хост-серверу необходим SAS HBA (Host Bus Adapter) с внешними портами SAS2 6 Гбит/с, например Supermicro AOC-SAS2-9300-8E или аналогичные модели от Broadcom (LSI), и кабели Mini-SAS SFF-8088. Рекомендуется использовать сертифицированные накопители из списка совместимости Supermicro. Перед вводом в эксплуатацию обновите прошивки SAS Expander и платы управления JBOD до последних версий. Для реализации многопутевого доступа и отказоустойчивости настоятельно рекомендуется подключать полку к двум независимым HBA-адаптерам.
