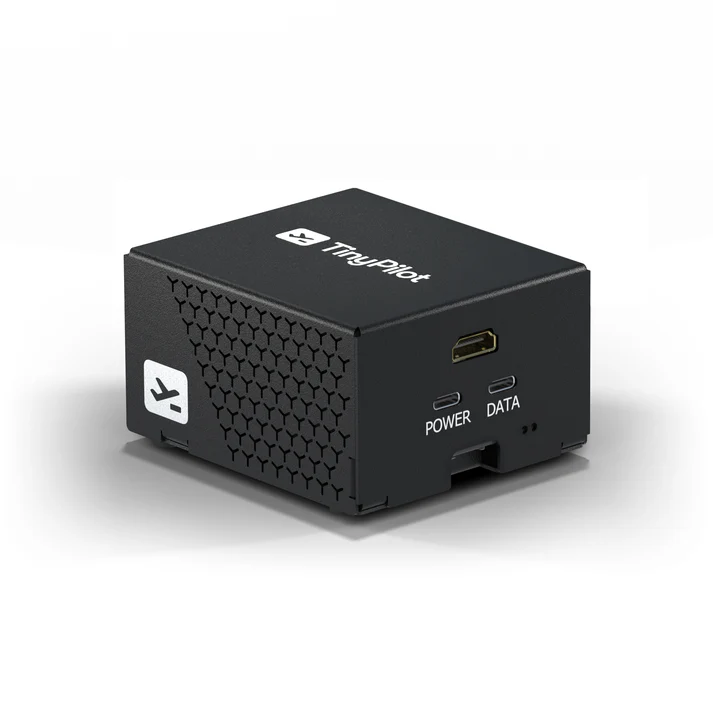

TinyPilot Voyager 2a KVM Over IP

Шаг 1: Подключите кабель Ethernet

1. Подключите кабель Ethernet к порту Ethernet вашего Voyager 2a.
2. Подключите другой конец кабеля Ethernet к сетевому маршрутизатору или коммутатору.

Шаг 2: Подключите кабель питания

Если вы приобрели TinyPilot Voyager 2a с PoE, вы можете пропустить этот шаг.

1. Подключите адаптер питания AC–USB-C к розетке.
2. Подключите кабель USB-C от адаптера питания к порту USB-C с маркировкой «POWER» на устройстве TinyPilot Voyager 2a.

Шаг 3: Проверьте индикаторы состояния

Если все подключено правильно, вы должны увидеть, как загорятся светодиодные индикаторы состояния Voyager 2a:

• Светодиод питания должен гореть постоянным красным светом.
• Во время работы устройства светодиод активности диска будет периодически мигать зеленым цветом.

Шаг 4: Подключите USB-кабель для передачи данных

Используйте кабель USB-C — USB-A для подключения Voyager 2a к целевому компьютеру.

1. Подключите конец кабеля USB-C (закругленный) к порту USB-C с маркировкой «DATA» на устройстве TinyPilot Voyager 2a.
2. Подключите конец кабеля USB-A (прямоугольный) к порту USB на целевом компьютере.

Шаг 5: Подключите адаптер VGA-HDMI (опционально)

Этот шаг применим только в том случае, если вы приобрели адаптер VGA для целевой системы без выхода HDMI.

1. Подключите адаптер VGA к выходу VGA дисплея вашего компьютера.
2. Используйте аудиокабель 3,5 мм для подключения аудиовыходного порта компьютера к аудиовходному порту адаптера VGA.
3. Используйте 30-дюймовый черный кабель USB-A - microUSB для подключения адаптера VGA к любому доступному порту USB на вашем компьютере.

Шаг 6: Подключите кабель HDMI.

1. Подключите кабель HDMI к входному порту HDMI на Voyager 2a.
2. Подключите другой конец кабеля HDMI к выходному порту дисплея целевого компьютера.

В зависимости от выходного сигнала целевого компьютера вы можете использовать кабель HDMI-HDMI, кабель DisplayPort-HDMI или кабель DVI-HDMI.

Шаг 7: Доступ к веб-интерфейсу TinyPilot

Первая загрузка займёт до пяти минут. Возможно, веб-интерфейс перезагрузится, пока TinyPilot генерирует новые уникальные ключи TLS для вашего устройства.

После загрузки TinyPilot вы можете получить доступ к веб-интерфейсу TinyPilot с любого устройства в вашей локальной сети, перейдя по одному из следующих URL-адресов:

• https://tinypilot/
• https://tinypilot.local/
• https://tinypilot.localdomain/

При первом посещении веб-интерфейса TinyPilot вы увидите ошибку конфиденциальности, поскольку TinyPilot устанавливает защищенное соединение, но ваша система еще не распознает сервер.

Вы можете спокойно проигнорировать это предупреждение и перейти к TinyPilot.

После устранения ошибки конфиденциальности вы сможете получить доступ к веб-интерфейсу TinyPilot. Чтобы исправить ошибку конфиденциальности навсегда, см. инструкции по устранению ошибки конфиденциальности .

Вывод на дисплей вашего целевого компьютера должен отображаться в браузере. TinyPilot пересылает все нажатия клавиш на целевую машину.

Шаг 8: Включите аутентификацию пользователя

Если ваш TinyPilot подключен к общей сети или доступен через Интернет, вам следует включить аутентификацию пользователей. Это позволит ограничить доступ к веб-интерфейсу TinyPilot только авторизованными пользователями.

Чтобы настроить аутентификацию пользователя, перейдите в раздел «Система» > «Безопасность» в меню TinyPilot, затем включите переключатель «Требовать имя пользователя и пароль».

Введите выбранное вами имя пользователя и надежный пароль в диалоговом окне и нажмите кнопку «Добавить пользователя».

Вы можете настроить несколько пользователей, нажав кнопку «Добавить пользователя» в диалоговом окне «Параметры безопасности». Первый пользователь должен иметь роль администратора, но вы можете назначить роль оператора последующим пользователям. Операторы могут управлять целевым устройством через веб-интерфейс TinyPilot, но не могут администрировать устройство TinyPilot или изменять его настройки.
