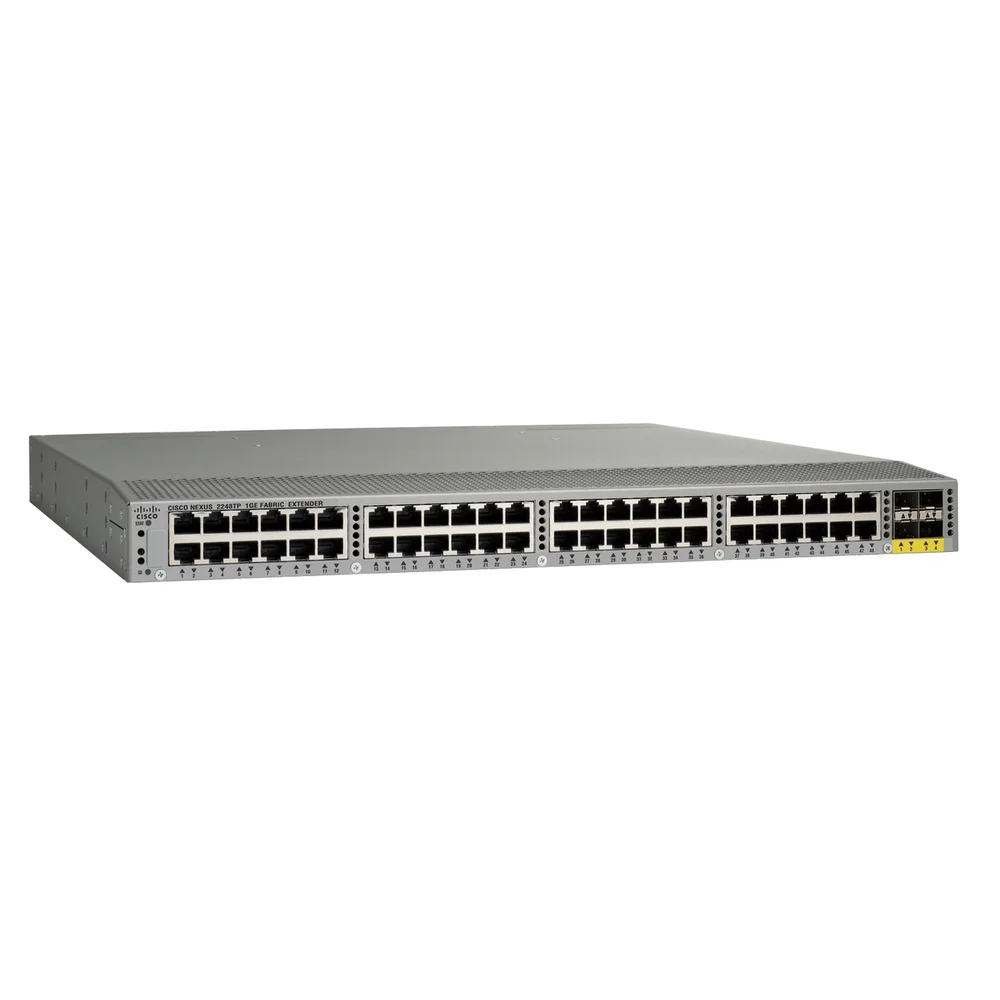

Модуль расширения Cisco Nexus N2K-C2248TP-E-1GE

Комплектация:

- Блок питания AC N2200-PAC-400W (Port Side Exhaust) или N2200-PAC-400W-B (Port Side Intake) - 2 шт.

- Блок вентиляторов N2K-C2248-FAN (Port Side Exhaust) или N2K-C2248-FAN-B (Port Side Intake) - 1 шт.

Описание продукта

Cisco Nexus 2000 серии могут работать только совместно с коммутаторами Cisco Nexus 5000/6000/7000/9000 серии, FEX 2000 серии являются линейными картами для родительского устройства. FEX 2000 серии не могут работать как отдельное/независимое устройство (коммутатор)​.​

Cisco Nexus серии 2000 представляют собой категорию продуктов для ЦОД, предназначенных для упрощения архитектуры и операций доступа к центрам обработки данных. Данная серия использует архитектуру Cisco fabric extender для обеспечения масштабируемой унифицированной платформы доступа к серверу через 100 Мегабитный Ethernet, 1 и 10 Гигабитный Ethernet, медную и оптоволоконную связь.
Cisco Nexus серии 2000 ведут себя как удаленные линейные карты для родительского коммутатора. Fabric Extenders по существу являются расширениями родительской коммутационной фабрики Cisco Nexus, причем fabric extender и родительский коммутатор вместе образуют распределенную модульную систему. Эта архитектура позволяет использовать физические топологии с гибкостью и преимуществами развертываний как в top-of-rack (ToR), так и в end-of-row (EoR).

Основные особенности

Архитектура Cisco Nexus серии 2000 обеспечивает следующие преимущества:

● Гибкость архитектуры: общая, масштабируемая и адаптивная архитектура для стоек центров обработки данных поддерживает различные варианты серверов, варианты подключения, физические топологии и меняющиеся потребности.

● Упрощенные операции. Одна единая точка управления и применения политик с использованием вышестоящих коммутаторов Cisco Nexus упрощает ввод в эксплуатацию и вывод из эксплуатации серверных стоек за счет установки без участия оператора и автоматической настройки fabric extenders.

● Повышение бизнес-преимуществ: консолидация, уменьшение количества кабелей, уменьшение места в стойке, снижение энергопотребления и охлаждения, защита инвестиций за счет наследования функций от родительского коммутатора и возможность добавления функций без необходимости масштабного обновления оборудования подключенной к серверу инфраструктуры способствует снижению операционных расходов (OpEx) и капитальных затрат (CapEx).

Расширитель коммутационной матрицы Cisco Nexus 2248PQ 10 Gigabit Ethernet (рис. 4) — новейший представитель линейки расширителей коммутационных матриц Cisco Nexus. Он поддерживает высокоплотные среды 10 Gigabit Ethernet и имеет 48 хост-портов 1 и 10 Gigabit Ethernet SFP+ и 4 порта коммутационной матрицы QSFP+ (16 портов коммутационной матрицы 10 Gigabit Ethernet). Подключение QSFP+ упрощает прокладку кабелей, снижая энергопотребление и стоимость решения. Расширитель коммутационной матрицы Cisco Nexus 2248PQ 10GE поддерживает FCoE и набор сетевых технологий, известных как Data Center Bridging (DCB), которые повышают надежность, эффективность и масштабируемость сетей Ethernet. Эти функции позволяют поддерживать несколько классов трафика по коммутационной матрице Ethernet без потерь, что обеспечивает консолидацию локальных сетей, сетей хранения данных и кластерных сред.

Таблица совместимости коммутаторов Cisco Nexus с Fabric Extender

Матрица поддержки родительского коммутатора расширителя коммутационной матрицы Cisco Nexus.

Преимущества

Архитектурная гибкость

●    Единая архитектура доступа к серверам: Серия Cisco Nexus 2000 предлагает высокоэффективную с точки зрения затрат архитектуру уровня доступа для серверов 100 Megabit Ethernet, Gigabit Ethernet, 10 Gigabit Ethernet, смешанных Gigabit Ethernet и 10 Gigabit Ethernet; Ethernet или унифицированных сетей; физических или виртуальных серверов; а также стоечных или блейд-серверных сред.

●    Гибкие физические топологии: Архитектура Cisco Nexus 2000 Series позволяет разделить топологии уровней 1 и 2, обеспечивая тем самым гибкость в проектировании физической архитектуры, включая развертывания ToR, mid-of-row (MoR) и EoR, а также позволяя быстро расширять пропускную способность сети и удаленно переносить линейные карты между несколькими родительскими коммутаторами. Кроме того, она оптимизирована по занимаемому пространству для всех этих архитектур.

Высокомасштабируемый уровень доступа

Современные центры обработки данных должны обладать огромной масштабируемостью, чтобы справляться с растущим числом серверов и увеличением спроса на пропускную способность со стороны каждого сервера. Серия Cisco Nexus 2000 повышает масштабируемость уровня доступа, позволяя удовлетворить оба типа требований без увеличения количества точек управления в сети.

●    Масштабируемость: развертывание расширителей коммутационной матрицы Cisco Nexus 2000 Series, подключенных к коммутаторам Cisco Nexus 5000, 6000 или 7000 Series, обеспечивает высокую масштабируемость сред 1 и 10 Gigabit Ethernet, как показано в таблице 2.

●    Масштабируемость уровня 2: Отпадает зависимость от протокола Spanning Tree Protocol между расширителем коммутационной матрицы и основным коммутатором, что позволяет создать большую многопутевую топологию без петель. Использование единого управляющего устройства для поддержки большого серверного домена позволяет более эффективно применять политики и повышает масштабируемость доступа к центрам обработки данных уровня 2. Использование функции виртуального PortChannel (vPC) также обеспечивает быструю сходимость и эффективное использование полосы пропускания в средах уровня 2.

Упрощенные операции

●    Единая точка управления: Расширители коммутационной матрицы Cisco Nexus 2000 Series представляют собой удаленные линейные карты для основного коммутатора Cisco Nexus. Все конфигурации устройств управляются на основном коммутаторе, а информация о конфигурации загружается на расширитель коммутационной матрицы с помощью внутриполосной связи.

●    Упрощение обслуживания программного обеспечения: программное обеспечение Cisco Nexus 2000 Series встроено в программное обеспечение основного коммутатора Cisco Nexus. Расширитель коммутационной матрицы представляет собой готовое к использованию устройство, которое автоматически загружает образ программного обеспечения с основного коммутатора аналогично тому, как линейная карта загружает программное обеспечение с управляющего модуля в модульном шасси. Функция обновления программного обеспечения в процессе эксплуатации (ISSU) на расширителях коммутационной матрицы обеспечивает возможность выполнения прозрачных обновлений программного обеспечения, сокращая время простоя и позволяя клиентам интегрировать новейшие функции с минимальным или нулевым негативным влиянием на работу сети в средах Ethernet, хранения данных и конвергентных сетях.

●    Обеспечение единообразия функций коммутатора на большом количестве серверов: коммутаторы серии Cisco Nexus 2000 перенаправляют весь трафик на основной коммутатор Cisco Nexus по восходящим каналам 10-гигабитной Ethernet-сети. Передача всего трафика на основной коммутатор позволяет формировать трафик в соответствии с политиками, установленными на основном коммутаторе, с помощью единой точки управления. Стандартизация на коммутаторах Cisco Nexus позволяет центрам обработки данных поддерживать одинаковые функции коммутатора на всем уровне доступа с помощью единой точки управления.

●    Десятикратное сокращение количества точек управления: число точек управления значительно меньше, чем при использовании дискретных коммутаторов в верхней части стойки. Традиционная 12-стоечная конструкция с использованием дискретной резервной пары гигабитных коммутаторов Ethernet в верхней части каждой стойки имеет 24 точки управления. Эквивалентная архитектура с использованием коммутаторов Cisco Nexus 2000 Series имеет всего 2 точки управления: десятикратное сокращение сложности управления.

Преимущества для бизнеса

●    Экономичное решение 10 Gigabit Ethernet: Cisco Nexus 2000 Series — это отличная платформа для перехода с 1 Gigabit Ethernet на 10 Gigabit Ethernet. Масштабируемый 10 Gigabit Ethernet обеспечивает в 10 раз большую пропускную способность примерно за вдвое большую цену, чем Gigabit Ethernet.

●    Консолидация: Серия Cisco Nexus 2000 защищает инвестиции организации в будущее, поддерживая меняющиеся потребности центров обработки данных, предоставляя простой путь миграции к сетям с низкой задержкой 10 Gigabit Ethernet, высокопроизводительным вычислениям (HPC) и виртуальным машинам. Кроме того, сочетание Cisco Nexus 5000 или 6000 Series и Cisco Nexus 2232PP или 2248PQ обеспечивает единую сетевую инфраструктуру, поддерживающую консолидацию LAN и SAN. Еще одним преимуществом архитектуры Cisco Nexus 2000 Series является возможность объединения уровней доступа и агрегации центров обработки данных в один единый уровень.

●    Защита инвестиций: Расширители коммутационной матрицы Cisco Nexus 2000 Series можно комбинировать с общим коммутатором Cisco Nexus. Новые функции могут быть заимствованы у вышестоящих коммутаторов Cisco Nexus, что позволяет добавлять новые функции без необходимости масштабной модернизации оборудования.

●    Уменьшение занимаемого места в стойке: Серия Cisco Nexus 2000 состоит из расширителей коммутационной матрицы высотой 1U. Расширители коммутационной матрицы не ограничены физическим положением основного коммутатора Cisco Nexus в физической топологии и подключаются к вышестоящему коммутатору Cisco Nexus через коммутационные каналы.

●    Сокращение кабельной разводки благодаря оптимальным вариантам прокладки кабелей внутри и между стойками: Серия Cisco Nexus 2000 поддерживает модели развертывания ToR, EoR и MoR. Размещение расширителя коммутационной матрицы в верхней части стойки позволяет использовать короткие кабели от стойки к серверам, что снижает затраты на кабели, уменьшает количество воздушных зазоров, сложность и вероятность ошибок. Единственная необходимая межстоечная кабельная разводка — это кабели для восходящих каналов от расширителя коммутационной матрицы к основному коммутатору. Размещение основного коммутатора Cisco Nexus в конце или середине ряда стоек позволяет эффективно использовать мощные коммутационные ресурсы.

●    Серия Cisco Nexus 2000 поддерживает оптимальную стратегию прокладки кабелей, которая упрощает работу сети и готовит к будущим технологиям:

◦    Короткие внутристоечные медные кабели: Внутристоечные кабели, подключаемые к серверам Gigabit Ethernet, могут быть категории 5e, 6, 6a или 7 с расширителями коммутационной матрицы Cisco Nexus 2148T, 2224TP, 2248TP и 2248TP-E. Кабели категории 6, 6a или 7 могут подключать серверы 10GBASE-T к Cisco Nexus 2232™ и 2232™-E. Кабели Twinax подключают серверы к расширителям коммутационной матрицы Cisco Nexus 2232PP ToR. Эта модель позволяет поставщикам серверов предварительно настраивать серверные стойки и модули PoD, чтобы их можно было установить на место и ввести в эксплуатацию сразу после доставки.

◦    Более длинные горизонтальные оптоволоконные кабели между стойками: Расширители коммутационной матрицы Cisco Nexus 2000 Series в каждой стойке подключаются к родительским коммутаторам, расположенным в конце или середине ряда. Для обеспечения большой дальности связи между расширителем коммутационной матрицы и родительским коммутатором можно использовать трансиверы расширителей коммутационной матрицы, оптические модули SFP+ ближнего действия (SR), SFP+ дальнего действия (LR) по кабелям OM2 или OM3, а также оптические модули QSFP+ для подключения со скоростью 40 Гбит/с. Оптоволокно защищает инвестиции в будущем, поскольку оно будет поддерживать будущие стандарты Ethernet, включая 40 и 100 Gigabit Ethernet. Если расстояние до коммутатора Cisco Nexus 5000, 6000 или 7000 Series составляет менее 10 метров, можно использовать кабели Twinax (прямое подключение CX1). В качестве альтернативы можно использовать медные кабели для подключения к расширителям коммутационной матрицы EoR или MoR 1GBASE-T или 10GBASE-T.

●    Эффективное использование полосы пропускания: Сегодня серверы центров обработки данных подключаются к сети либо с одним, либо с двумя интерфейсами. Однако в сетевых проектах почти всегда предполагается резервирование. Благодаря поддержке функции vPC на коммутаторах Cisco Nexus серий 5000, 6000 и 7000, сервер может быть подключен к паре расширителей коммутационной матрицы, или каждый расширитель коммутационной матрицы может быть подключен к паре коммутаторов Cisco Nexus серий 5000, 6000 или 7000, что обеспечивает клиентам резервирование как сервера, так и расширителей коммутационной матрицы, а также обеспечивает активно-активное соединение с удвоенным использованием полосы пропускания по сравнению с конфигурациями активного-резервного режима или блокировки пересылки.

●    Снижение энергопотребления и потребности в охлаждении: Экономичные решения 10-гигабитного Ethernet, оптимальная прокладка кабелей, консолидация устройств, сокращение занимаемого места в стойке и эффективное использование полосы пропускания — все это способствует значительному снижению энергопотребления и потребности в охлаждении в центре обработки данных.

Сценарии развертывания коммутаторов Cisco Nexus 2000 Series

Расширители коммутационной матрицы могут использоваться в следующих сценариях развертывания:

●    Серверы в стойке с сетевыми интерфейсными картами (NIC) 100-мегабитного Ethernet, 1-гигабитного Ethernet или 10-гигабитного Ethernet; расширитель коммутационной матрицы может физически располагаться в верхней части стойки, а основной коммутатор Cisco Nexus — посередине или в конце ряда, либо расширитель коммутационной матрицы и основной коммутатор Cisco Nexus могут располагаться в конце или середине ряда.

●    Развертывание 10-гигабитного Ethernet и FCoE с использованием серверов с конвергентными сетевыми адаптерами (CNA) для унифицированных сетей на базе Cisco Nexus 2232PP, 2248PQ и 2232TM-E.

●    Подключение серверов 1/10GBASE-T с возможностью легкой миграции с 1 на 10GBASE-T и эффективным повторным использованием структурированной кабельной сети.

●    Серверные стойки со встроенной системой управления без участия оператора (iLO), с интерфейсами управления 100-мегабитным Ethernet или 1-гигабитным Ethernet и интерфейсами iLO.

●    Блейд-серверы с 1 и 10-гигабитным Ethernet и сквозной передачей данных.

●    Вычислительные среды с низкой задержкой и высокой производительностью

●    Виртуализированный доступ

Для получения дополнительной информации посетите страницу с примерами использования Cisco Nexus 2000 Series: http://www.cisco.com/en/US/products/ps10110/prod_case_studies_list.html .
