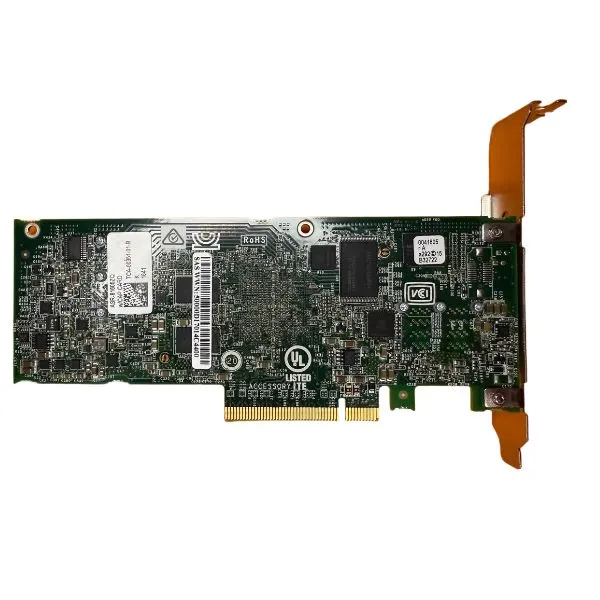

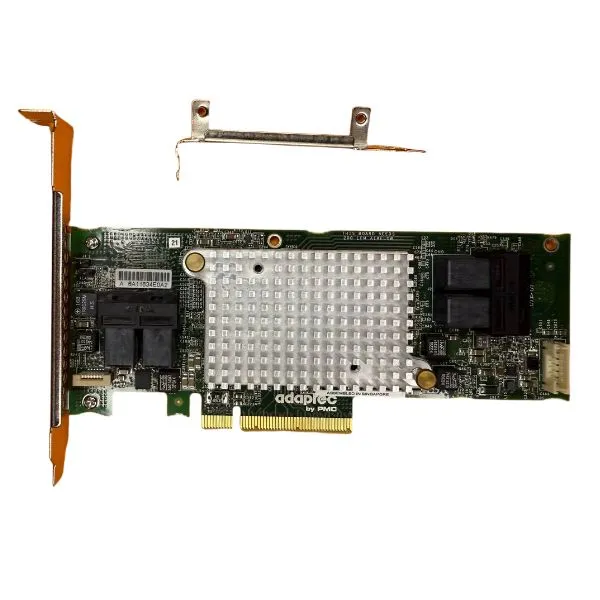

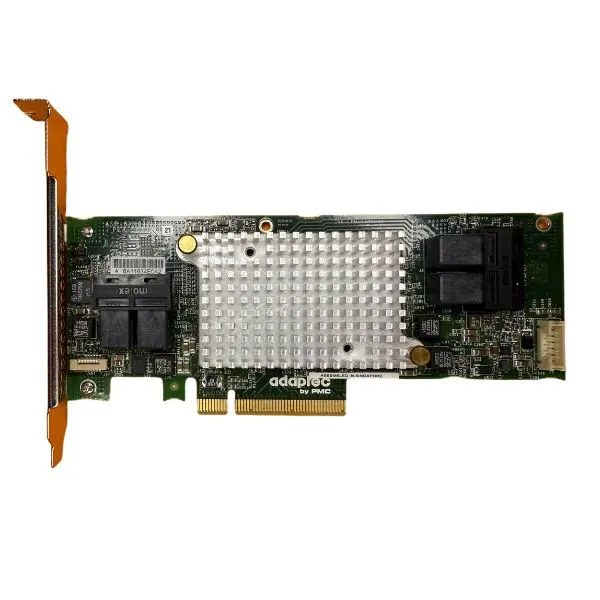

Контроллер Adaptec RAID ASR-81605ZQ ( 2281600-R )

Контроллер Adaptec RAID ASR-81605ZQ (2281600-R) — 16-портовый SAS/SATA 12 Гбит/с с 1 ГБ кэш-памяти и встроенной защитой ZMCP

Контроллер Adaptec ASR-81605ZQ (артикул 2281600-R) — это флагманский 16-портовый RAID-адаптер серии 8, разработанный компанией Microchip (ранее PMC-Sierra) на базе мощного ROC-процессора PMC PM8063. Устройство обеспечивает пропускную способность до 12 Гбит/с на порт и позволяет подключать до 16 накопителей SAS или SATA напрямую через четыре внутренних разъёма SFF-8643 (mini-SAS HD), а с использованием SAS-экспандеров — до 256 устройств. Адаптер работает на шине PCI Express 3.0 x8 и выполнен в низкопрофильном форм-факторе MD2.

Ключевое преимущество модели 81605ZQ — технология Zero-Maintenance Cache Protection (ZMCP) со встроенной флэш-памятью NAND объёмом 2 ГБ и суперконденсатором. В отличие от батарейных модулей, ZMCP не требует обслуживания, замены или утилизации, обеспечивая полную защиту кэшированных данных при внезапном отключении питания. Контроллер также включает ПО Adaptec maxCache Plus 3.0, которое позволяет использовать отдельно приобретаемый SSD в качестве дополнительного кэша для ускорения операций чтения и записи, обеспечивая до 25-кратного увеличения IOPS и снижения задержек по сравнению с массивами только на HDD. Модель поддерживает все современные уровни RAID: 0, 1, 1E, 5, 6, 10, 50, 60, а также режимы JBOD и Hybrid RAID.

Ключевые особенности

• 16 портов SAS/SATA 12 Гбит/с: Четыре внутренних разъёма SFF-8643 (mini-SAS HD) для прямого подключения до 16 накопителей или до 256 устройств через SAS-экспандеры.
• Процессор PMC PM8063 ROC: Высокопроизводительный RAID-on-Chip с аппаратной обработкой RAID-вычислений и полной разгрузкой центрального процессора.
• 1 ГБ кэш-памяти DDR3: Встроенная память для быстрой обработки операций записи и чтения в RAID-массивах.
• Встроенная защита кэша ZMCP (Zero-Maintenance Cache Protection): Встроенный модуль AFM-700 с 2 ГБ флэш-памяти NAND и суперконденсатором обеспечивает мгновенную защиту кэша без использования батарей, не требует обслуживания и замены.
• Технология maxCache Plus 3.0: Интеллектуальное SSD-кэширование для ускорения операций чтения и записи, до 25-кратного увеличения IOPS и снижения задержек.
• Поддержка всех уровней RAID: 0, 1, 1E, 5, 6, 10, 50, 60, а также режимы JBOD и Hybrid RAID с возможностью онлайн-миграции, расширения томов и горячей замены дисков.
• Высокая производительность: Пиковая скорость чтения до 6,6 ГБ/с, записи до 5,2 ГБ/с в RAID 5, более 700 000 IOPS.
• Интерфейс PCI Express 3.0 x8: Пропускная способность до 8 GT/s на линию, обратная совместимость с PCIe 2.x и 1.x.
• Низкопрофильный форм-фактор MD2: Компактные размеры (167 мм x 64 мм) для установки в серверы 1U и 2U.

Область применения

• Корпоративные серверы баз данных (Oracle, Microsoft SQL, PostgreSQL) с высокой интенсивностью транзакций и требованиями к максимальной производительности.
• Системы виртуализации VMware vSphere и Microsoft Hyper-V с большим количеством виртуальных машин и высокими требованиями к дисковым операциям.
• Высокопроизводительные системы хранения данных (SAN, NAS) с поддержкой гибридных массивов из SSD и HDD.
• Центры обработки данных и облачные среды, требующие высокой надёжности, масштабируемости и отказоустойчивости.
• Системы видеонаблюдения, потоковой обработки данных и научных расчётов с постоянной интенсивной записью и большими объёмами данных.

Технические характеристики

Совместимость и применение: Контроллер Adaptec 81605ZQ поддерживает широкий спектр операционных систем, включая Windows Server, Red Hat Enterprise Linux, SUSE Linux Enterprise, Ubuntu, Debian, CentOS, Fedora, FreeBSD, VMware ESXi и Solaris. Управление осуществляется через удобный веб-интерфейс Adaptec maxView Storage Manager на HTML5, доступный в стандартных браузерах без установки дополнительного ПО, а также через командную строку (CLI) и BIOS-утилиту. Адаптер выполнен в низкопрофильном форм-факторе и устанавливается в слот PCIe x8 или x16. Важно: Модель ASR-81605ZQ снята с производства (дисконтинуирована с апреля 2021 года). Рекомендуется использовать для обслуживания и модернизации существующих систем. Для новых проектов следует рассматривать более современные модели серии Adaptec SmartRAID. Перед установкой обязательно обновите прошивку до последней версии, доступной на сайте Microchip, для обеспечения максимальной совместимости с современными накопителями.
