Контроллер LSI SAS 9300-8E

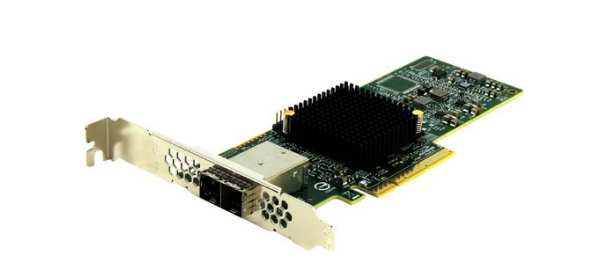

HBA-адаптер LSI SAS 9300-8e SGL: 8 портов, 12 Гбит/с, PCIe 3.0 x8, для внешних систем хранения (LSI00343 / H5-25460-00)

Адаптер LSI SAS 9300-8e (артикулы LSI00343 и H5-25460-00) представляет собой высокопроизводительный Host Bus Adapter, разработанный компанией Broadcom для подключения внешних систем хранения данных. Устройство построено на базе процессора LSI SAS3008 и идеально подходит для организации масштабируемых дисковых массивов (JBOD), центров обработки данных и серверных ферм, где требуется подключение большого количества внешних накопителей с минимальными задержками.

Ключевая особенность данной модели — наличие двух внешних портов Mini-SAS HD SFF-8644, обеспечивающих скорость передачи данных до 12 Гбит/с на канал. Адаптер позволяет подключать до 8 устройств напрямую или масштабироваться до 1024 накопителей с использованием SAS-экспандеров, что делает его идеальным решением для сред, требующих внешней дисковой ёмкости. Устройство устанавливается в слот PCIe 3.0 x8 и поставляется в низкопрофильном форм-факторе, что обеспечивает совместимость с серверными корпусами 1U и 2U.

Важная информация о статусе продукта: Данная модель HBA-адаптера (LSI SAS 9300-8e) снята с производства. Приобретение рекомендуется только для поддержки существующей инфраструктуры, расширения или замены вышедших из строя компонентов в уже работающих серверных системах. Для новых проектов следует использовать актуальные модели адаптеров Broadcom на базе SAS 3508 или SAS 3816 с поддержкой более современных интерфейсов.

Ключевые особенности

• Интерфейс PCI Express 3.0 x8: Высокоскоростное подключение к материнской плате с пропускной способностью до 8000 МБ/с в полудуплексном режиме (x8), обеспечивающее полную реализацию потенциала скоростных SSD. Обратно совместим с версиями шины 2.x и 1.x.
• Процессор LSI SAS3008: Мощный контроллер Fusion-MPT 2.5, оптимизированный для работы с 12 Гбит/с SAS-устройствами, обеспечивающий низкую задержку и высокую производительность ввода-вывода.
• 8 внешних портов 12 Гбит/с: Два внешних порта Mini-SAS HD (SFF-8644), каждый из которых поддерживает 4 линии SAS или SATA. Позволяет подключать до 8 накопителей напрямую или до 1024 устройств с использованием SAS-экспандеров.
• Поддержка до 1024 устройств: При использовании SAS-экспандеров адаптер позволяет масштабировать систему хранения до 1024 конечных накопителей, что делает его идеальным для построения крупных внешних дисковых массивов.
• Полная совместимость с SATA: Адаптер поддерживает SATA-накопители на скорости 6 Гбит/с, обеспечивая обратную совместимость с SATA 3 Гбит/с и возможность поэтапной модернизации инфраструктуры.
• Режим HBA и программный RAID: Работает в режиме Host Bus Adapter, предоставляя ОС прямой доступ к дискам (JBOD), и поддерживает создание программных RAID-массивов уровней 0, 1, 1E, 10 через прошивку. Встроенная Flash-память хранит прошивку и BIOS.
• Поддержка горячей замены: Позволяет заменять неисправные накопители без выключения сервера, что критически важно для систем с высокими требованиями к времени безотказной работы.

Область применения

• Центры обработки данных для подключения внешних дисковых полок JBOD и масштабируемых систем хранения данных.
• Серверы резервного копирования, требующие подключения больших объёмов внешнего дискового пространства.
• Высокопроизводительные рабочие станции для видеомонтажа и 3D-рендеринга, использующие внешние массивы быстрых накопителей.
• Системы видеонаблюдения с записью на большие внешние дисковые массивы.
• Серверы виртуализации, где требуется подключение внешних хранилищ для виртуальных машин.
• Решения для программно-определяемых хранилищ на базе ZFS, Ceph и TrueNAS.

Технические характеристики

Совместимость и применение: Адаптер LSI SAS 9300-8e устанавливается в слот PCIe x8 на серверных материнских платах и предназначен для работы с внешними дисковыми полками и корпусами JBOD. Для подключения накопителей требуются внешние кабели Mini-SAS HD SFF-8644. Поддерживает все современные операционные системы, включая Windows Server, различные дистрибутивы Linux, VMware ESXi, FreeBSD и Solaris. Адаптер совместим с дисковыми корзинами большинства производителей и поддерживает технологию горячей замены накопителей. В связи со статусом снятия с производства, приобретение устройства рекомендуется только для поддержки существующей инфраструктуры и не подходит для новых проектов.
