Датчик температуры и влажности SHT20

Цифровой датчик температуры и влажности SHT20 (I2C, 3.3-5V)

Высокоточный цифровой датчик температуры и относительной влажности SHT20 на базе фирменного чипа CMOSens® от швейцарского производителя Sensirion. Устройство сочетает в себе ёмкостный сенсор влажности, датчик температуры на запрещённой зоне, АЦП и цифровой процессор обработки сигнала — всё в одном корпусе размером 3×3 мм.[reference:0][reference:1]
Датчик выдаёт откалиброванный линейный сигнал в цифровом формате I2C и считается отраслевым стандартом для проектов, где требуется точный контроль микроклимата с минимальным энергопотреблением.[reference:2]

Основные преимущества и особенности

• Высокая точность и стабильность: Погрешность измерения температуры составляет ±0,3 °C, влажности — ±3 %RH. Благодаря технологии CMOSens® обеспечивается отличная долговременная стабильность показаний.[reference:3][reference:4]
• Широкий диапазон измерений: Температура от –40 до +125 °C, относительная влажность от 0 до 100 %RH. Датчик работоспособен в жёстких условиях окружающей среды.[reference:5]
• Цифровой интерфейс I2C: Подключается всего по четырём проводам (питание, земля, SDA, SCL). Напряжение питания — от 2,1 до 3,6 В (совместим с 3,3 В и 5 В логикой).[reference:6]
• Миниатюрность и низкое энергопотребление: Чип выполнен в корпусе DFN (3×3×1,1 мм)[reference:7], потребляемый ток в режиме ожидания составляет всего 150 нА, что идеально подходит для автономных и носимых устройств.[reference:8]
• Фабричная калибровка: Каждый экземпляр индивидуально откалиброван и протестирован. В чипе хранится уникальный идентификатор, доступный для чтения по команде.[reference:9][reference:10]
• Водонепроницаемые версии: Выпускаются исполнения в герметичном корпусе из дышащего PE-материала, которые не выходят из строя даже при длительном погружении в воду.[reference:11]

Область применения

• Метеостанции и системы «Умный дом».
• Климатическое оборудование (HVAC): кондиционеры, увлажнители, осушители.
• Мониторинг температуры и влажности в серверных и дата‑центрах.
• Логистика и «холодовая цепь» (контроль условий хранения товаров).
• Сельское хозяйство (теплицы, грибные фермы).
• Промышленная автоматика и вентиляция.
• Медицинское и лабораторное оборудование.
• Любительские проекты на базе Arduino, ESP8266, Raspberry Pi, STM32 и др.

Варианты исполнения

• Чип SHT20 (SMD): Для поверхностного монтажа в составе собственных устройств. Корпус DFN6, 6 выводов.[reference:12]
• Готовый модуль (без защиты от влаги): Небольшая плата с подтягивающими резисторами и фильтрующим конденсатором. Удобен для макетирования на Arduino и других платформах.

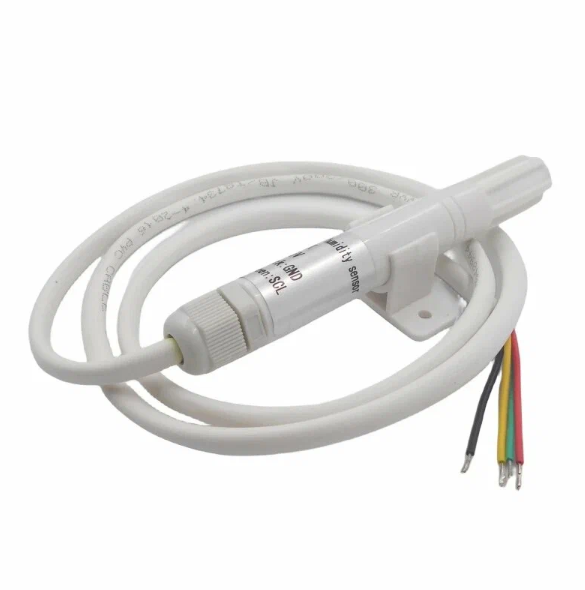

• Влагозащищённый модуль (Waterproof Probe): Датчик в герметичном корпусе на проводе, пригоден для наружной установки и работы в условиях конденсата. [reference:13]

Технические характеристики

Совместимость с популярными платформами: Для датчика SHT20 существуют готовые библиотеки для Arduino, ESP8266/ESP32, Raspberry Pi и STM32. Влагозащищённый модуль подключается через I2C (SDA, SCL) и работает напрямую с микроконтроллером благодаря встроенному фильтру и подтягивающим резисторам.[reference:27]

Примечание: SHT20 — это экономичная версия семейства SHT2x. В той же линейке доступны более точные модификации SHT21 (±2 %RH) и SHT25 (±1,8 %RH).[reference:28]
