Коммутатор BliKVM v2 PCIe KVM Over IP

BliKVM v2 PCIe — это карта расширения в форм-факторе PCIe, которая превращает ваш сервер или персональный компьютер в устройство для удаленного управления (IP-KVM). Она построена на базе вычислительного модуля Raspberry Pi CM4 и использует программное обеспечение PiKVM.

Ниже представлено подробное описание возможностей и характеристик устройства на русском языке.

Основное описание

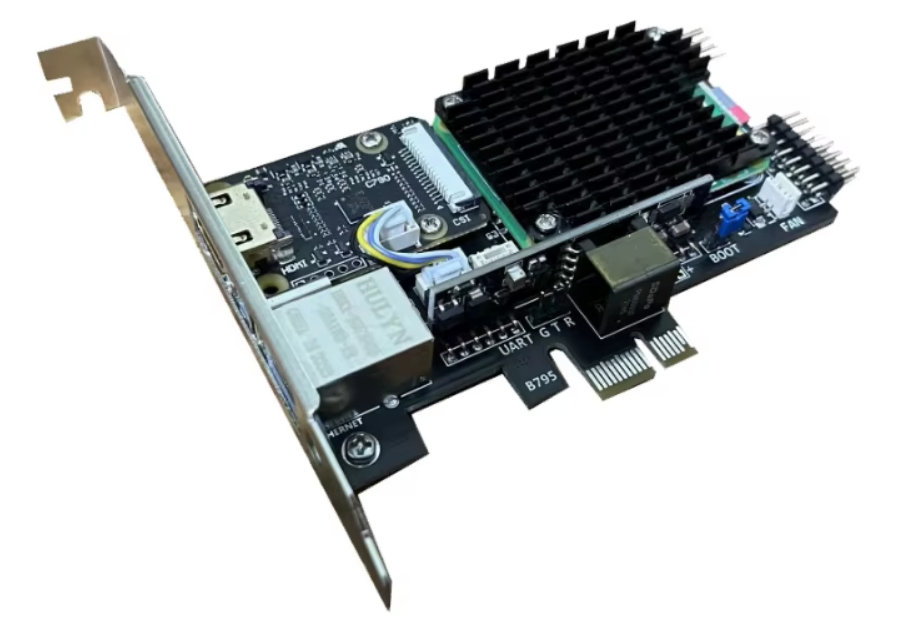

BliKVM v2 PCIe предназначена для установки в стандартный слот PCIe компьютера или сервера. Ее главная задача — предоставить полный удаленный доступ к системе ("выход за пределы ОС").

Это означает, что вы можете подключаться к железу для просмотра POST-экранов (самотестирования после включения), настройки BIOS/UEFI, переустановки операционной системы или устранения критических ошибок, даже если на основном диске нет ОС или она "упала". Вам не нужно устанавливать программное обеспечение на управляемом компьютере — управление происходит на аппаратном уровне.

Ключевые возможности

Интерфейсы и разъемы (на плате)

1. HDMI IN — порт для подключения видеовыхода управляемого ПК/сервера.

2. USB-PC — порт (Type-C и внутренний разъем) для подключения к USB-порту управляемого ПК (эмуляция мыши/клавиатуры).

3. Ethernet (PoE) — порт для подключения к сети и получения питания.

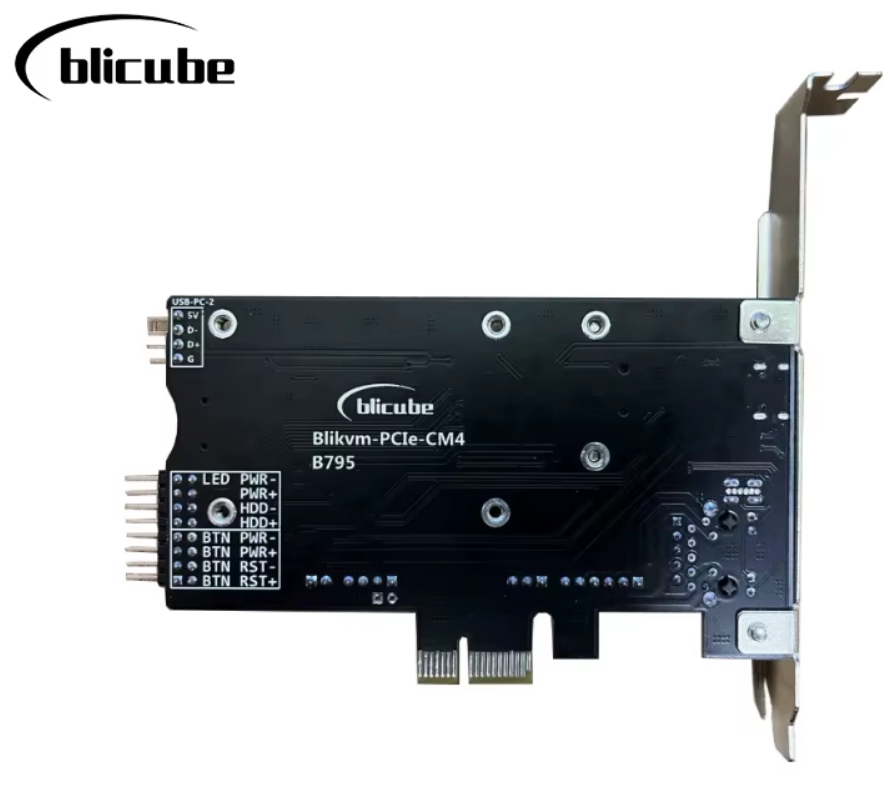

4. ATX Control — 8-pin разъем для подключения кнопок корпуса и светодиодов материнской платы (Power SW, Reset SW, HDD LED).

5. PWM Fan — разъем для подключения активного охлаждения.

6. Power-IN — разъем питания USB-C (5В/3А), используется, если не применяется PoE.

 Варианты поставки

Производитель предлагает два основных варианта:

1. Только карта (PCIe Only): Вы приобретаете только печатную плату. Вам нужно будет отдельно купить и установить Raspberry Pi CM4 (вычислительный модуль), microSD карту и радиатор.

2. Готовый комплект (Ready-to-use): Полностью собранное устройство с уже установленным CM4 (обычно версия с eMMC 1-2 ГБ), картой памяти и ПО.

 Преимущества и сравнение с другими версиями BliKVM

Основное отличие v2 PCIe от других версий (например, v1 CM4 или v3 Hat) — это форм-фактор.

• v1 (CM4): Внешний бокс (похож на обычный Raspberry Pi).

• v2 (PCIe): Внутренняя карта расширения.

• v3 (HAT): Насадка на обычную Raspberry Pi 4B.

Ключевые особенности v2:

• PoE — есть (в отличие от v1).

• Защита от обратного питания HDMI — реализована (в v1 была проблема, когда KVM "сажал" питание управляемого ПК через HDMI).

• Разрешение — честные 1080P 60 Гц (v3 из-за ограничений шины CSI поддерживает только 1080P 50 Гц).

 Для кого это устройство?

• Системные администраторы, которым нужно удаленно управлять серверами в стойке (PoE позволяет не тянуть отдельный блок питания).

• Энтузиасты и "оверклокеры" для тонкой настройки BIOS и отлова ошибок "синего экрана" удаленно.

• Владельцы домашних серверов, которые хотят иметь полный контроль над машиной, не находясь рядом с монитором.
