СХД Infortrend EonStor DS 3060RTEF8-B

Система хранения Infortrend EonStor DS 3060RTEF8-B (ESDS 3060RT): 60 отсеков 3.5" / 2.5" SAS/SATA, 8 портов 8 Гбит/с Fibre Channel (по 4 на контроллер), два активных RAID-контроллера, до 32 ГБ кэша, масштабирование до 360 дисков, 4U

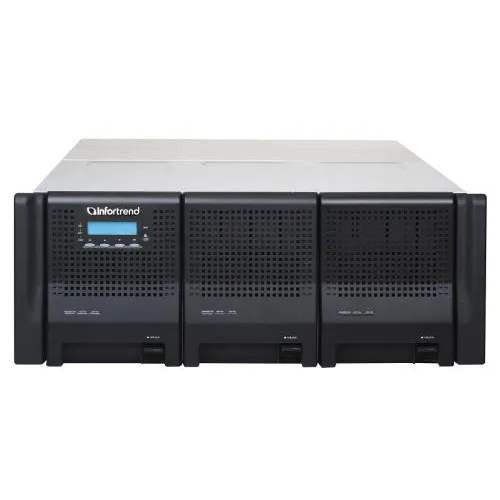

Система хранения данных Infortrend EonStor DS 3060RTEF8-B — это высокопроизводительное решение SAN/DAS корпоративного класса, выполненное в 19-дюймовом корпусе высотой 4U. Модель спроектирована для обеспечения высокой плотности хранения данных за счет 60 горячезаменяемых отсеков для накопителей. Устройство поддерживает как высокопроизводительные SAS (6 Гбит/с), так и экономичные SATA (6 Гбит/с) жесткие диски и SSD форм-фактора 3.5" или 2.5". Благодаря встроенным 8 портам 8 Гбит/с Fibre Channel (четыре на каждый из двух контроллеров) массив подходит для развертывания в любых SAN-средах, обеспечивая обратную совместимость со скоростями 4 Гбит/с и 2 Гбит/с.

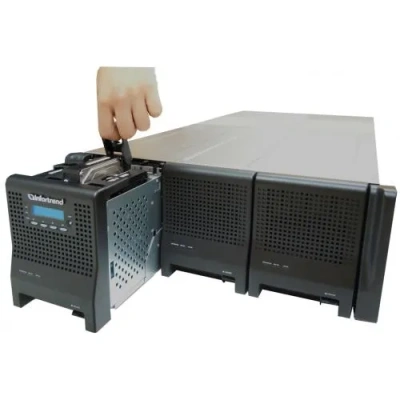

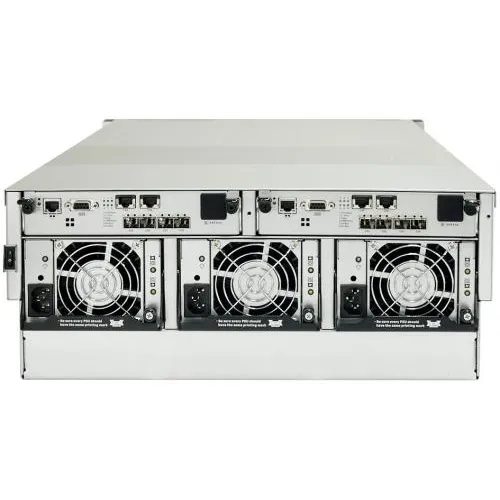

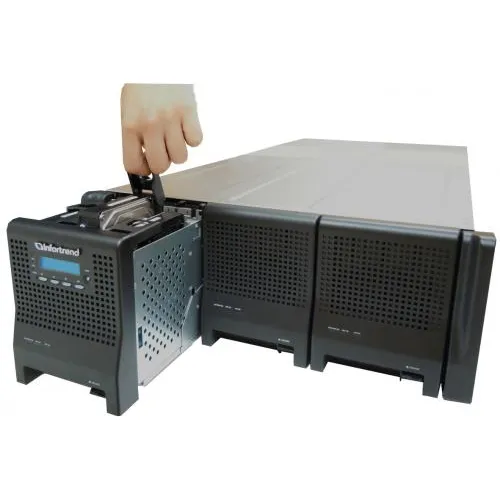

В основе системы лежит полностью избыточная архитектура с двумя активными RAID-контроллерами (Active-Active), что обеспечивает автоматическое переключение каналов (failover) и балансировку нагрузки. Ключевым элементом конструкции является вертикальное расположение 60 дисков: они разделены на три независимых выдвижных лотка-отсека (по 20 дисков в каждом). Такая инженерная реализация гарантирует удобный доступ к каждому диску для его быстрой замены или обслуживания, а также полноценную вентиляцию всей системы. Подсистема питания включает два резервных блока питания мощностью 1600 Вт (1+1), работающих в широком диапазоне входного напряжения. Система охлаждения построена на модульных вентиляторах, также горячезаменяемых. Кэш-память DDR3 от 4 ГБ до 32 ГБ оснащена технологией CacheSafe, которая при сбое питания автоматически сохраняет данные на флэш-носитель.

Ключевые особенности

• Максимальная плотность хранения: В 4U корпусе размещаются 60 горячезаменяемых отсеков 3.5" или 2.5" для накопителей с интерфейсом 6 Гбит/с SAS или SATA, включая высокопроизводительные диски 10 000/15 000 об/мин, ёмкие NL-SAS и твердотельные накопители (SSD).
• Два активных RAID-контроллера (Active-Active): Полностью избыточная архитектура с балансировкой нагрузки и автоматическим переключением при отказе (failover) для обеспечения непрерывной работы 24/7.
• Инновационная конструкция с тремя выдвижными лотками: Три независимых выдвижных отсека по 20 дисков упрощают обслуживание и гарантируют эффективное охлаждение каждого накопителя.
• Восемь портов 8 Гбит/с Fibre Channel: Высокоскоростное подключение к корпоративной SAN (четыре порта на контроллер) с обратной совместимостью до 4 Гбит/с и 2 Гбит/с, что защищает инвестиции в существующую инфраструктуру.
• Защищённый кэш до 32 ГБ с технологией CacheSafe: Кэш-память DDR3 с возможностью расширения от 4 ГБ до 32 ГБ, защищённая от потери данных при отключении питания с помощью резервной батареи и автоматического сохранения во флэш-модуль.
• Масштабируемость до 360 дисков: Подключение до 5 внешних полок расширения (JBOD) увеличивает максимальное количество дисков в системе до 360, а общую сырую ёмкость — до 1 440 ТБ (1.44 ПБ) и более.
• Полный набор сервисов данных: Поддержка RAID 0, 1, 3, 5, 6, 10, 30, 50, 60; тонкое выделение ресурсов (Thin Provisioning); моментальные копии (Snapshot, до 64 на раздел); локальное и удалённое копирование томов (Volume Copy/Mirror); поддержка SSD Cache и автоматическое перемещение данных между уровнями хранения (опционально).
• Тройное резервирование блоков питания и вентиляторов: Два блока питания 1600 Вт (1+1) и модульная система вентиляторов с возможностью горячей замены обеспечивают отказоустойчивость и позволяют проводить обслуживание без остановки системы.

Область применения

• Централизованное хранилище для серверной виртуализации (VMware vSphere, Microsoft Hyper-V, Citrix XenServer) с поддержкой VAAI и ODX.
• Высоконагруженные базы данных (Microsoft SQL Server, Oracle, PostgreSQL) и OLTP-системы с требованиями высокой производительности ввода-вывода.
• Системы видеонаблюдения (CCTV) и видеоархивы с непрерывной записью большого количества потоков высокого разрешения (4K/8K).
• Среды резервного копирования и аварийного восстановления (Backup & DR) с поддержкой синхронной и асинхронной удалённой репликации на вторичную площадку.
• Развёртывание отказоустойчивых SAN для малого и среднего бизнеса, удалённых офисов и филиалов (ROBO) с растущими потребностями в ёмкости и производительности.

Технические характеристики

Совместимость и применение: Модель Infortrend EonStor DS 3060RTEF8-B снята с производства (Legacy product, EOL). Рекомендуемая замена — актуальные модели семейства Infortrend EonStor DS SAN с поддержкой 16/32 Гбит/с FC, 10/25 Гбит/с iSCSI и NVMe-over-Fabrics. При использовании SATA-дисков для обеспечения совместимости с двухпортовой SAS-архитектурой контроллеров может потребоваться установка MUX-платы. Для подключения к серверам необходимы HBA-адаптеры 8/4 Гбит/с Fibre Channel с поддержкой соответствующих протоколов и оптические кабели LC-LC. Рекомендуется использовать только сертифицированные Infortrend диски для обеспечения полной совместимости и мониторинга через SANWatch. Для расширения ёмкости совместимы полки JBOD с интерфейсом SAS 6 Гбит/с. В современных проектах настоятельно рекомендуется рассматривать более новые системы хранения Infortrend EonStor DS с поддержкой 12 Гбит/с SAS, 32 Гбит/с FC и NVMe-oF.
