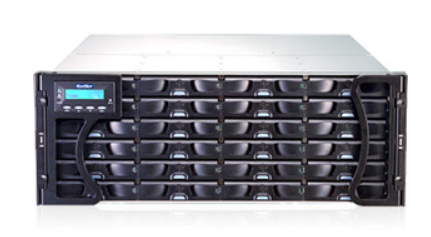

СХД Infortrend EonStor DS S24F-R2840-4A

СХД Infortrend EonStor DS S24F-R2840-4A (ESDS S24F-R2840): 24 отсека 3.5" SAS/SATA, два контроллера Active-Active, 8 портов 8 Гбит/с Fibre Channel, до 8 ГБ кэша, масштабирование до 104 дисков, 4U корпус с тройным резервированием БП

Система хранения данных Infortrend EonStor DS S24F-R2840-4A — это высокопроизводительное SAN-решение корпоративного уровня, предназначенное для малых и средних предприятий, а также для удалённых офисов и филиалов. Устройство выполнено в форм-факторе 4U для монтажа в стандартную 19-дюймовую стойку и вмещает до 24 горячезаменяемых накопителей типоразмера 3.5" с интерфейсами SAS (6 Гбит/с) или SATA (6 Гбит/с), что позволяет гибко формировать хранилище, комбинируя высокопроизводительные SAS-диски, твердотельные накопители (SSD) и ёмкие NL-SAS или SATA-модели. Ключевой особенностью модели является архитектура Active-Active с двумя избыточными RAID-контроллерами, обеспечивающая автоматическое переключение при отказе (failover) и балансировку нагрузки для бесперебойной работы критически важных приложений.

Модель оснащена восемью портами 8 Гбит/с Fibre Channel (четыре на контроллер) с обратной совместимостью до 4 Гбит/с и 2 Гбит/с, что позволяет защитить инвестиции в существующую инфраструктуру SAN. Каждый контроллер имеет базовый объём кэш-памяти 2 ГБ DDR2 (с возможностью расширения до 4 ГБ) и оснащён технологией CacheSafe, которая при внезапном отключении питания автоматически сохраняет данные из кэша во флеш-модуль с помощью резервной батареи. Подсистема хранения спроектирована с тройным резервированием (2+1) блоков питания мощностью по 405 Вт, что обеспечивает высочайший уровень отказоустойчивости и позволяет проводить замену компонентов без остановки системы. Управление массивом осуществляется через удобный веб-интерфейс SANWatch, а также через CLI (RS-232, Telnet, SSH) и ЖК-панель на лицевой панели для локального мониторинга.

Ключевые особенности

• 24 отсека 3.5" LFF в 4U корпусе: Высокая плотность хранения для ЦОД с поддержкой горячезаменяемых накопителей SAS (6 Гбит/с) и SATA (6 Гбит/с), включая диски 7.2К, 10К и 15К об/мин, а также SSD.
• Два активных RAID-контроллера (Active-Active): Полностью избыточная архитектура с автоматическим переключением при отказе (failover) и балансировкой нагрузки для обеспечения непрерывной работы 24/7.
• Восемь портов 8 Гбит/с Fibre Channel: Высокоскоростное подключение к корпоративной SAN (четыре порта на контроллер) с обратной совместимостью до 4 Гбит/с и 2 Гбит/с.
• Защищённый кэш 4–8 ГБ с технологией CacheSafe: 2 ГБ на контроллер (с возможностью расширения до 4 ГБ), защита от потери данных при отключении питания с помощью резервной батареи и автоматическое сохранение во флеш-модуль.
• Масштабируемость до 104 дисков: Возможность подключения до 5 внешних полек расширения (JBOD) через порт SAS расширения, увеличивая общую ёмкость системы без замены базового устройства.
• Полный набор сервисов данных: Поддержка RAID 0, 1, 3, 5, 6, 10, 30, 50, 60; тонкое выделение ресурсов (Thin Provisioning); моментальные копии (Snapshots); локальное и удалённое зеркалирование томов (Volume Copy/Mirror); синхронная и асинхронная удалённая репликация.
• Тройное резервирование блоков питания (2+1): Три горячезаменяемых блока питания мощностью 405 Вт с автоматическим переключением и поддержкой широкого диапазона входного напряжения 100–240 В~.

Область применения

• Централизованное хранилище для серверной виртуализации (VMware vSphere, Microsoft Hyper-V, Citrix XenServer) с поддержкой VAAI.
• Высоконагруженные базы данных (Microsoft SQL Server, Oracle, PostgreSQL) и OLTP-системы с требованиями высокой производительности ввода-вывода.
• Системы видеонаблюдения (CCTV) и видеоархивы с непрерывной записью большого количества потоков высокого разрешения.
• Среды резервного копирования и аварийного восстановления (Backup & DR) с поддержкой удалённой репликации на вторичную площадку.
• Развёртывание отказоустойчивых SAN для малого и среднего бизнеса, удалённых офисов и филиалов (ROBO).

Технические характеристики

Совместимость и применение: Модель Infortrend EonStor DS S24F-R2840-4A снята с производства (End-of-Life / Legacy product). Рекомендуемая замена — актуальные модели семейства Infortrend EonStor DS SAN storage с поддержкой 16/32 Гбит/с FC и 12 Гбит/с SAS. При использовании SATA-дисков требуется установка MUX-платы (multiplexer) для обеспечения совместимости с двухпортовой SAS-архитектурой контроллеров. Для подключения к серверам необходимы HBA-адаптеры 8 Гбит/с Fibre Channel с поддержкой соответствующих протоколов. Рекомендуется использовать только сертифицированные Infortrend диски для обеспечения полной совместимости и мониторинга через SANWatch. Для расширения ёмкости совместимы полки JBOD с интерфейсом SAS 6 Гбит/с. В современных проектах настоятельно рекомендуется рассматривать более новые системы хранения Infortrend EonStor DS с поддержкой 12 Гбит/с SAS, 32 Гбит/с FC и NVMe-over-Fabrics.
