СХД Xyratex RS-1220 94724-01 б/у

Дисковая полка Xyratex RS-1220 (94724-01): 2U JBOD/RAID шасси, 12 отсеков 3.5" SAS/SATA (горячая замена), два блока питания, возможность установки RAID-контроллеров, масштабирование до 60 дисков

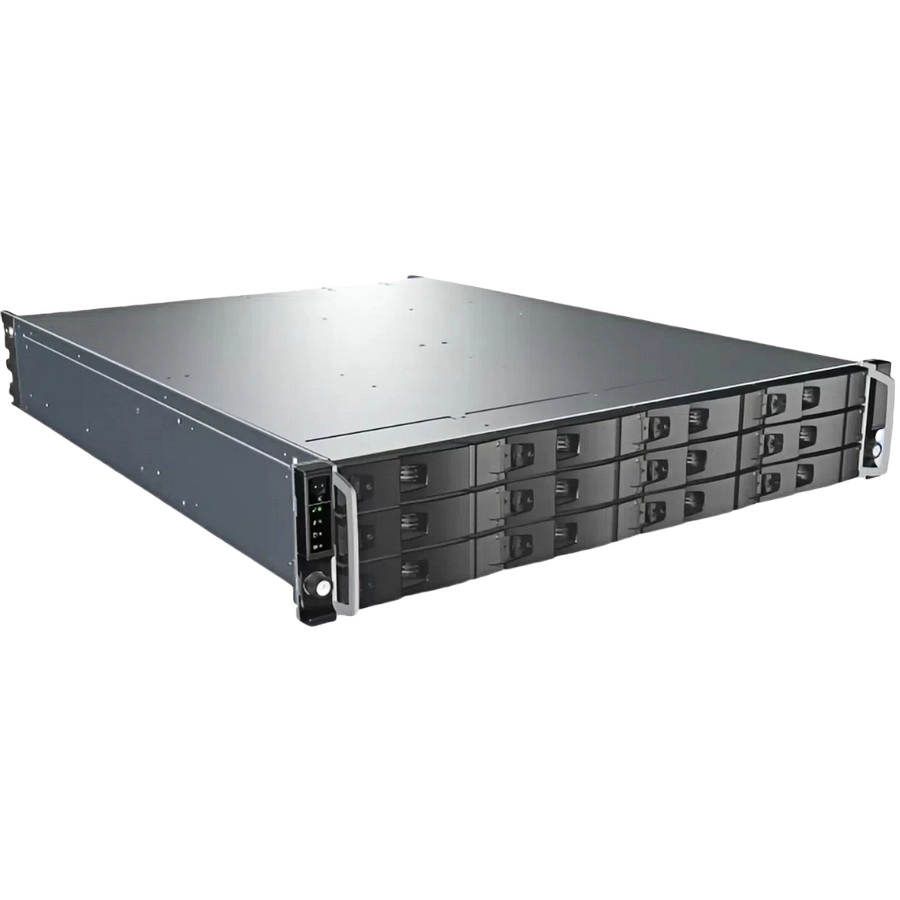

Дисковая полка Xyratex RS-1220 (артикул 94724-01) — это 19-дюймовое шасси высотой 2U, предназначенное для расширения систем хранения данных. Устройство разработано компанией Xyratex, которая поставляла свои решения под OEM-брендами Sun Microsystems, Intel, SGI и Dell. В зависимости от установленных модулей шасси может работать как JBOD-полка расширения (Just a Bunch Of Disks) или как полноценный RAID-массив с поддержкой аппаратного RAID.

Корпус вмещает до 12 накопителей типоразмера 3.5" с интерфейсами SAS (до 12 Гбит/с) или SATA (до 6 Гбит/с). Все отсеки поддерживают горячую замену, что позволяет заменять диски без остановки обслуживаемой системы. Конструкция включает два избыточных блока питания (1+1) с возможностью горячей замены. При установке двух RAID-контроллеров в конфигурации Active-Active система обеспечивает многопутевой доступ (multipath I/O), отказоустойчивость и балансировку нагрузки. Шасси также поддерживает подключение до пяти дополнительных полок расширения Xyratex, что позволяет наращивать общее количество дисков до 60 штук.

Ключевые особенности

• 12 отсеков для накопителей 3.5": Поддержка горячезаменяемых дисков SAS (12/6 Гбит/с) и SATA (6/3 Гбит/с) с возможностью смешивания типов в одном корпусе.
• Компактный 2U форм-фактор: Оптимальное решение для экономии места в стойке при сохранении высокой плотности хранения.
• Избыточные блоки питания (1+1): Два горячезаменяемых блока питания с автоматическим переключением при отказе одного из них обеспечивают непрерывную работу системы.
• Гибкая архитектура (JBOD или RAID): В базовой конфигурации шасси работает как JBOD-полка расширения; при установке RAID-контроллеров (например, Xyratex RS-1220-xx) превращается в полноценный отказоустойчивый RAID-массив.
• Масштабируемость до 60 дисков: Возможность подключения до пяти внешних полок расширения Xyratex через порты Mini-SAS (SFF-8088), что позволяет наращивать общую ёмкость по мере роста потребностей.
• Полная совместимость с экосистемами OEM-партнёров: Устройство совместимо с серверами Sun Fire X4xxx, Intel Storage Systems, Dell PowerVault MD и другими системами, использующими SAS-интерфейс.
• Развитые сервисы данных (в RAID-конфигурации): Поддержка RAID 0, 1, 5, 6, 10, 50, 60; моментальные копии (snapshots); локальная и удалённая репликация.

Область применения

• Масштабирование ёмкости существующих систем хранения данных в корпоративных ЦОД и серверных комнатах.
• Создание архивных хранилищ «холодных» данных с долгосрочным хранением на ёмких SATA-накопителях.
• Организация ёмкостного уровня для систем видеонаблюдения, видеоархивов и медицинских PACS-систем.
• Построение экономичных DAS-решений для серверов баз данных, требующих высокой производительности ввода-вывода (при использовании SAS-дисков).
• Использование в качестве резервного хранилища (Backup) с поддержкой горячей замены компонентов.

Технические характеристики

Совместимость и применение: Модель Xyratex RS-1220 (94724-01) снята с производства (End-of-Life). Устройство совместимо с серверами и системами, имеющими внешние порты SAS и поддерживающими протокол SCSI over SAS. Рекомендованные HBA-адаптеры: LSI SAS 9200-8e, 9201-16e, 9300-8e (для SAS3). При использовании дисков SATA для получения информации о состоянии (S.M.A.R.T., ошибках) может потребоваться дополнительная настройка маршрутизации через SAS Expander. Перед вводом в эксплуатацию обновите прошивки бэкплейна и SAS Expander до последних версий. В современных проектах рекомендуется рассматривать более новые модели от Supermicro, Dell EMC или HPE.
