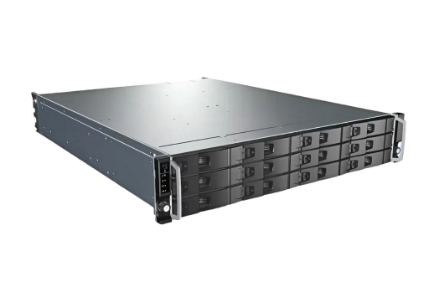

СХД Xyratex RS-1220-X 74419-03 б/у

СХД Xyratex RS-1220-X (артикул 74419-03): 12 отсеков 3.5" SAS/SATA-II, два RAID-контроллера 4Gb FC, кэш до 2 ГБ с BBU, избыточные блоки питания, 2U, масштабирование до 60 дисков

Система хранения данных Xyratex RS-1220-X (артикул 74419-03) — это корпоративное SAN-решение, выполненное в компактном форм-факторе 2U и предназначенное для небольших центров обработки данных и среднего бизнеса. Устройство выпускалось компанией Xyratex (впоследствии приобретена Seagate) и поставлялось под OEM-брендами Sun Microsystems, Intel, SGI и Dell. Шасси вмещает до 12 горячезаменяемых накопителей типоразмера 3.5" с интерфейсами SAS (3 Гбит/с) или SATA-II (3 Гбит/с), что позволяет гибко формировать хранилище под различные задачи — от высокопроизводительных массивов на SAS-дисках 10 000/15 000 об/мин до бюджетных архивов на ёмких SATA-II накопителях.

Модель комплектуется двумя активными RAID-контроллерами в конфигурации Active-Active (например, популярная модель E5402E) с портами 4Gb Fibre Channel. Это специализированный протокол для сетей хранения данных, требующий соответствующей инфраструктуры (FC-HBA или FC-коммутатора). Контроллеры обеспечивают отказоустойчивость, автоматическое переключение при сбое и балансировку нагрузки. Кэш-память объёмом до 2 ГБ (1 ГБ на контроллер) защищена резервной батареей (BBU), что гарантирует сохранность данных даже при внезапном отключении питания. Встроенное управление реализовано через веб-интерфейс StorView, CLI и SNMP, а также через выделенный Ethernet-порт и служебный RS-232 на контроллерах.

Ключевые особенности

• 12 отсеков 3.5" для SAS/SATA-II: Поддержка горячезаменяемых накопителей SAS (10/15 тыс. об/мин) и SATA-II (емкостные модели) для гибкого построения иерархического хранения.
• Два активных RAID-контроллера (Active-Active): Полностью избыточная архитектура с балансировкой нагрузки и автоматическим переключением при отказе (failover) для обеспечения непрерывной работы.
• Интерфейс 4Gb Fibre Channel: Два порта FC на каждом контроллере (всего 4 порта) для подключения к корпоративной SAN-инфраструктуре.
• Защищённый кэш 2 ГБ с BBU: По 1 ГБ на контроллер с аппаратной защитой от потери данных при отключении питания, автоматическое сохранение в энергонезависимую память.
• Масштабируемость до 60 дисков: Подключение до четырёх внешних полок расширения Xyratex RS-1220-E3-XPN (каждая на 12 дисков) через порты Mini-SAS SFF-8088.
• Полный набор сервисов данных: Поддержка RAID 0, 1, 5, 6, 10, 50, 60; моментальные снимки (snapshots); локальная и удалённая репликация; тонкое выделение ресурсов (Thin Provisioning).
• Резервные блоки питания и охлаждение: Два горячезаменяемых блока питания (1+1) и модули вентиляторов для отказоустойчивой работы 24/7.

Область применения

• Централизованное хранилище для серверной виртуализации (VMware vSphere, Microsoft Hyper-V) с поддержкой VAAI и требований к высокой доступности.
• Высоконагруженные базы данных (Microsoft SQL Server, Oracle, IBM Db2) и OLTP-системы, критичные к производительности ввода-вывода.
• Системы резервного копирования и аварийного восстановления с использованием встроенных средств репликации по IP-сетям.
• Обработка потокового видео, медицинских изображений (PACS) и других приложений с большими объёмами последовательных данных.
• Построение экономичных SAN для среднего бизнеса и филиалов корпораций с потребностью в масштабируемом и надёжном хранении.

Технические характеристики

Совместимость и применение: Система хранения Xyratex RS-1220-X (74419-03) снята с производства (End-of-Life). Она совместима с серверами, имеющими FC-HBA (4Gb/2Gb) и соответствующие кабели LC-LC для подключения к FC-коммутаторам или прямой связи с сервером. Для использования полок расширения требуются кабели Mini-SAS SFF-8088 и совместимые JBOD-шасси Xyratex RS-1220-E3-XPN. Поддерживаемые операционные системы: Windows Server (2003–2012), Red Hat Enterprise Linux (4–6), SUSE Linux Enterprise Server (10–11), VMware ESX/ESXi (3.5–5.5). В современных проектах рекомендуется использовать более новые SAN-системы с поддержкой 8/16/32 Гбит/с FC или NVMe-oF.
